Cum se testează funcționalitatea unui comutator de nivel de admitere?

În calitate de furnizor de comutatoare de nivel de admitere, am înțeles importanța asigurării acestor dispozitive să funcționeze exact și în mod fiabil. Întrerupătoarele de nivel de admitere sunt utilizate pe scară largă în diferite industrii pentru a detecta nivelul de lichide, solide sau suspensii în rezervoare, silozuri și alte containere. În acest blog, voi împărtăși câțiva pași și metode cheie despre cum să testați funcționalitatea unui comutator de nivel de admitere.

Înțelegerea elementelor de bază ale întrerupătorilor de nivel de admitere

Înainte de a vă scufunda în procesul de testare, este crucial să înțelegem clar modul în care funcționează un comutator de nivel de admitere. Admiterea este o măsură a cât de ușor poate curge un curent alternativ (AC) printr -un circuit. În contextul măsurării nivelului, un comutator de nivel de admitere funcționează prin detectarea modificărilor admiterii electrice între sondă și mediul înconjurător. Când nivelul materialului ajunge la sondă, admiterea se schimbă, declanșând comutatorul pentru a trimite un semnal.

Pre -preparate de testare

1. Inspectați starea fizică
   • Verificați sonda pentru orice daune fizice, cum ar fi fisuri, coturi sau coroziune. O sondă deteriorată poate afecta precizia măsurării.
   • Asigurați -vă că conexiunile de cablare sunt sigure. Firurile libere sau deteriorate pot duce la semnale intermitente sau alarme false.
2. Verificați instalarea
   • Confirmați că comutatorul este instalat în poziția corectă. Sonda trebuie să fie cufundată în material la nivelul adecvat pentru o detectare exactă.
   • Asigurați -vă că mediul de instalare este potrivit. Evitați zonele cu vibrații excesive, interferențe electromagnetice sau temperaturi extreme, deoarece acești factori pot influența performanța comutatorului.

Metode de testare funcțională

1. Testarea bancului

Testarea bancului este un test preliminar care poate fi efectuat într -un mediu de laborator sau atelier înainte de a instala comutatorul în aplicația reală.

• Configurați circuitul de testare
  • Conectați comutatorul de nivel de admitere la o sursă de alimentare și un afișaj sau un indicator adecvat. Sursa de alimentare ar trebui să se potrivească cu specificațiile comutatorului.
  • Utilizați un condensator variabil sau o sarcină de impedanță cunoscută pentru a simula modificarea admiterii care apare atunci când nivelul materialului ajunge la sondă.
• Testarea calibrării și a sensibilității
  • Reglați setările de sensibilitate ale comutatorului în conformitate cu instrucțiunile producătorului. Schimbați treptat impedanța sarcinii pentru a imita prezența materialului la sondă.
  • Observați ieșirea comutatorului. Ar trebui să schimbe starea (de exemplu, de la deschis la închis) la valoarea de impedanță preconizată. Dacă comutatorul nu răspunde corect, recalibrați setările de sensibilitate sau verificați dacă există defecțiuni în circuit.

2. În - Testarea situului

În - testarea situului este efectuată atunci când comutatorul este instalat în mediul său de operare real.

• Testare statică
  • Umpleți recipientul cu materialul la nivelul dorit încet. Monitorizați ieșirea comutatorului pe măsură ce nivelul materialului se apropie de sondă.
  • Comparați nivelul real la care comutatorul se schimbă stabilește cu punctul de referință. Dacă există o diferență semnificativă, ajustați punctul de referință sau verificați orice factori care ar putea afecta măsurarea, cum ar fi prezența acoperirilor pe sondă.
• Testare dinamică
  • Efectuați teste dinamice schimbând nivelul materialului din recipient. Acest lucru se poate face prin umplerea sau golirea containerului la un ritm controlat.
  • Observați timpul de răspuns al comutatorului. Ar trebui să poată detecta rapid și precis schimbarea nivelului de nivel. Un timp de răspuns lent poate indica o problemă cu comutatorul sau instalarea.

3. Testarea comparației

Testarea de comparație implică compararea citirilor comutatorului de nivel de admitere cu un alt dispozitiv de măsurare la nivel fiabil.

• Selectați un dispozitiv de referință
  • Alegeți un dispozitiv de referință, cum ar fi un senzor de nivel radar sau un senzor de nivel ultrasonic care a fost calibrat și este cunoscut a fi exact.
  • Instalați dispozitivul de referință în imediata apropiere a comutatorului de nivel de admitere.
• Comparați citirile
  • Luați lecturi simultane atât de la comutatorul de nivel de admitere, cât și de la dispozitivul de referință la diferite niveluri ale materialului.
  • Calculați diferența dintre lecturi. Dacă diferența se află într -un interval acceptabil, comutatorul de nivel de admitere funcționează corect. Dacă diferența este semnificativă, este necesară o investigație suplimentară pentru a identifica sursa erorii.

Depanare în timpul testării

Dacă comutatorul de nivel de admitere nu funcționează așa cum se așteaptă în timpul testării, se pot face următorii pași de depanare:

1. Verificați sursa de alimentare
   • Asigurați -vă că sursa de alimentare oferă tensiunea și curentul corect. O sursă de alimentare cu tensiune mică sau instabilă poate determina comutarea la defecțiune.
2. Curățați sonda
   • Dacă sonda este acoperită cu material sau resturi, aceasta poate afecta măsurarea. Curățați sonda folosind un agent de curățare adecvat și o perie moale.
3. Verificați dacă există interferențe
   • Căutați surse de interferență electromagnetică în vecinătatea comutatorului. Mutați orice dispozitive electronice sau echipamente care pot provoca interferențe departe de comutator.
4. Examinați setările
   • Double - Verificați sensibilitatea, referința și alte setări de configurare ale comutatorului. Asigurați -vă că sunt potrivite pentru aplicație.

Aplicații și produse conexe

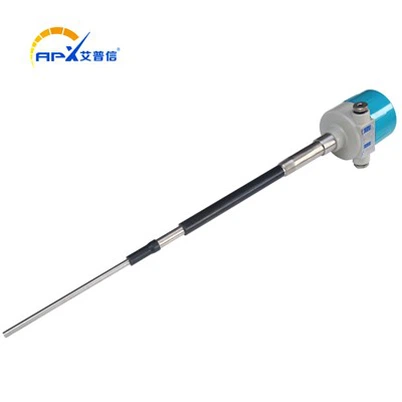

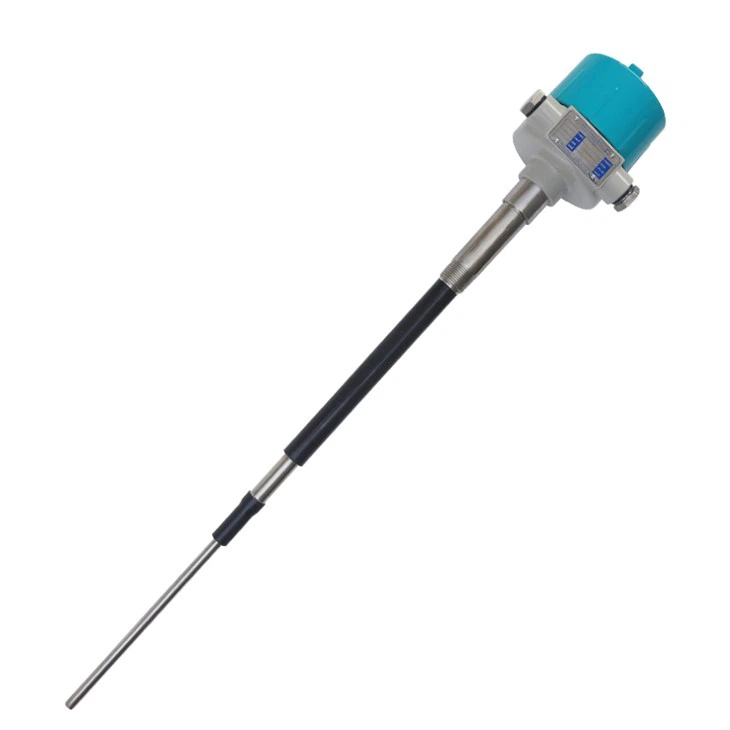

Întrerupătoarele de nivel de admitere au o gamă largă de aplicații în diferite industrii. Pentru măsurarea materialelor în vrac,Comutator de măsurare a nivelului de admitere RF pentru măsurarea materialelor în vraceste o opțiune excelentă. Poate detecta cu exactitate nivelul de materiale precum cereale, pulberi și pelete.

În cazul măsurarii nivelului materialului de cenușă zburătoare,Transmițător la nivel de admitere RF pentru măsurarea nivelului de cenușă zburătoareoferă performanțe fiabile. Este conceput pentru a gestiona caracteristicile unice ale cenușei zburătoare, cum ar fi densitatea scăzută și conținutul ridicat de praf.

Pentru aplicații înalte - temperatură,Măsurarea nivelului de admitere RFComutatorul este conceput în mod specific pentru a rezista la temperaturi extreme, menținând în același timp o detectare exactă a nivelului.

Concluzie

Testarea funcționalității unui comutator de nivel de admitere este un pas crucial pentru a -și asigura funcționarea fiabilă în diferite aplicații industriale. Urmând pașii și metodele prezentate în acest blog, puteți testa eficient comutatorul și depanați orice probleme care pot apărea. Dacă aveți nevoie de comutatoare de nivel de admitere de înaltă calitate sau aveți întrebări cu privire la testarea și aplicarea lor, nu ezitați să ne contactați pentru mai multe informații și să discutați cerințele dvs. specifice.

Referințe

• Manualele producătorului de comutatoare la nivel de admitere
• Standarde industriale pentru dispozitivele de măsurare a nivelului
• Documente tehnice privind admiterea electrică - senzor la nivel bazat
