Cum se depanează un senzor de nivel capacitiv?

Depanarea unui senzor de nivel capacitiv este o abilitate crucială pentru oricine implicat în procese industriale în care măsurarea precisă a nivelului este esențială. În calitate de furnizor de senzori capacitivi de nivel, am întâmpinat o gamă largă de probleme cu acești senzori de-a lungul anilor. În această postare pe blog, voi împărtăși câteva probleme comune și soluții eficiente pentru a vă ajuta să depanați senzorii capacitivi de nivel.

Înțelegerea senzorilor capacitivi de nivel

Înainte de a aborda depanarea, este important să aveți o înțelegere de bază a modului în care funcționează senzorii capacitivi de nivel. Acești senzori funcționează pe principiul capacității, care este capacitatea unui sistem de a stoca o sarcină electrică. Un senzor de nivel capacitiv este format dintr-o sondă și un circuit electronic. Sonda este de obicei o tijă sau o placă de metal care este introdusă în materialul al cărui nivel este măsurat. Materialul acționează ca un dielectric între sondă și mediul înconjurător.

Pe măsură ce nivelul materialului se modifică, se schimbă și capacitatea dintre sondă și mediu. Circuitul electronic măsoară această modificare a capacității și o transformă într-un semnal care poate fi folosit pentru a indica nivelul materialului. Senzorii capacitivi de nivel sunt versatili și pot fi utilizați pentru a măsura nivelul de lichide, solide și materiale granulare într-o varietate de aplicații, inclusiv procesarea chimică, producția de alimente și băuturi și tratarea apelor uzate.

Probleme și soluții comune

1. Lectură incorectă la nivel

Una dintre cele mai frecvente probleme cu senzorii capacitivi de nivel este o citire incorectă a nivelului. Acest lucru poate fi cauzat de mai mulți factori, printre care:

• Acumulare pe sondă: Dacă sonda devine acoperită cu materialul măsurat, aceasta poate afecta citirea capacității. Pentru a remedia această problemă, ar trebui să curățați sonda în mod regulat folosind o soluție de curățare adecvată. Asigurați-vă că urmați instrucțiunile producătorului pentru curățare pentru a evita deteriorarea sondei.
• Interferențe electrice: Interferența electrică de la echipamentele din apropiere sau sursele de alimentare pot cauza citiri inexacte. Pentru a reduce interferențele electrice, puteți încerca să ecranați cablul senzorului sau să îndepărtați senzorul de sursa de interferență. De asemenea, poate fi necesar să verificați împământarea senzorului și a echipamentului pentru a asigura conexiunile electrice corespunzătoare.
• Calibrare incorectă: Dacă senzorul nu este calibrat corect, acesta va oferi citiri ale nivelului inexacte. Pentru a calibra senzorul, trebuie să urmați procedura de calibrare a producătorului. Aceasta poate implica ajustarea setărilor de zero și interval ale senzorului pentru a se potrivi cu nivelul real al materialului măsurat.

2. Senzorul nu răspunde

Dacă senzorul de nivel capacitiv nu răspunde deloc, aceasta ar putea fi din următoarele motive:

• Probleme de alimentare: Verificați sursa de alimentare a senzorului pentru a vă asigura că primește tensiunea corectă. O conexiune slăbită sau o siguranță arsă poate duce la pierderea energiei senzorului. De asemenea, ar trebui să verificați cablul de alimentare pentru orice deteriorare.
• Deteriorarea sondei: Inspectați sonda pentru orice daune fizice, cum ar fi fisuri sau rupturi. Dacă sonda este deteriorată, va trebui înlocuită. Asigurați-vă că utilizați o sondă de schimb compatibilă cu senzorul dvs.
• Defecțiunea circuitului electronic: Dacă sursa de alimentare și sonda funcționează bine, dar senzorul tot nu răspunde, problema poate fi la circuitul electronic. În acest caz, poate fi necesar să contactați producătorul sau un tehnician calificat pentru diagnosticare și reparare ulterioară.

3. Lecturi erratice

Citirile neregulate pot fi frustrante și pot duce la un control incorect al procesului. Unele cauze posibile ale citirilor neregulate includ:

• Modificări ale proprietăților materialelor: Dacă proprietățile materialului măsurat, cum ar fi constanta sa dielectrică sau conductivitatea, se modifică în timp, poate cauza fluctuațiile citirilor senzorului. Poate fi necesar să recalibrați senzorul sau să reglați setările pentru a ține cont de aceste modificări.
• Vibrație sau mișcare: Vibrația sau mișcarea excesivă în rezervorul sau containerul în care este instalat senzorul poate determina mișcarea sondei, ceea ce duce la citiri neregulate. Puteți încerca să reduceți vibrațiile instalând amortizoare de vibrații sau fixând senzorul mai ferm.
• Umiditate sau condens: Umiditatea sau condensul din interiorul carcasei senzorului pot cauza scurtcircuitari electrice și citiri neregulate. Asigurați-vă că carcasa senzorului este etanșată corespunzător și că nu există umiditate. Dacă este necesar, puteți instala o barieră de umezeală sau un încălzitor pentru a preveni condensul.

Tehnici avansate de depanare

1. Utilizarea instrumentelor de diagnosticare

Mulți senzori moderni de nivel capacitiv vin cu funcții de diagnosticare încorporate care vă pot ajuta să depanați problemele. Aceste caracteristici pot include coduri de eroare, indicatori de stare sau software de diagnosticare. Puteți utiliza aceste instrumente pentru a identifica cauza principală a problemei și pentru a lua măsurile corespunzătoare. De exemplu, dacă instrumentul de diagnosticare indică un scurtcircuit, vă puteți concentra eforturile de depanare pe verificarea cablajului și a conexiunilor.

2. Compararea cu senzorii de referință

Dacă este posibil, puteți compara citirile senzorului de nivel capacitiv problematic cu un senzor de referință. Acest lucru vă poate ajuta să determinați dacă problema este cu senzorul în sine sau cu procesul. Dacă citirile senzorului de referință sunt consecvente în timp ce senzorul problematic oferă citiri diferite, este probabil ca problema să fie la senzor.

3. Analiza semnalului

Analiza semnalului electric de ieșire de la senzor poate oferi, de asemenea, informații valoroase. Puteți utiliza un osciloscop sau un înregistrator de date pentru a monitoriza semnalul și a căuta orice anomalii, cum ar fi zgomot, vârfuri sau forme de undă incorecte. Examinând caracteristicile semnalului, puteți obține informații despre sursa problemei.

Recomandări de produse

În calitate de furnizor de senzori capacitivi de nivel, aș dori să recomand unele dintre produsele noastre de înaltă calitate, care sunt concepute pentru a minimiza problemele de depanare.

TheTransmițător de nivel de lichid anticoroziv capacitiv industrialeste ideal pentru aplicațiile în care coroziunea este o problemă. Dispune de o sondă de tijă din PTFE care oferă o rezistență excelentă la coroziune, asigurând o funcționare fiabilă pe termen lung.

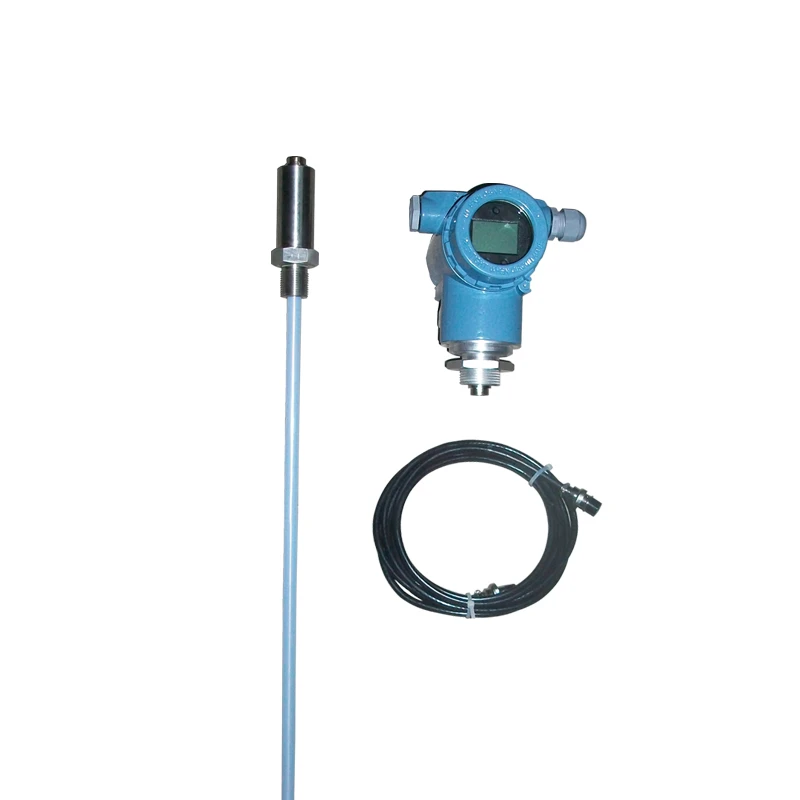

TheTransmițător de nivel de tip RFfolosește tehnologia de admitere a frecvenței radio pentru a oferi măsurători de nivel precise și stabile. Este potrivit pentru o gamă largă de materiale și poate fi utilizat în medii industriale dure.

TheComutator de nivel de capacitate RFeste o soluție fiabilă pentru detectarea nivelului punctului. Oferă o sensibilitate ridicată și poate fi instalat cu ușurință în diverse rezervoare și containere.

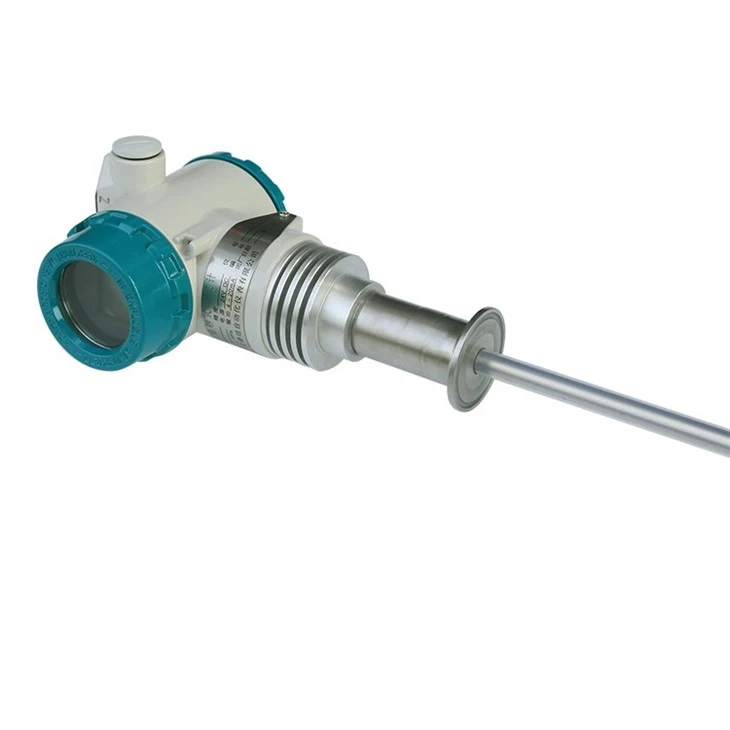

TheIndicator de nivel capacitiveste o opțiune rentabilă pentru măsurarea continuă a nivelului. Este simplu de utilizat și oferă citiri precise într-o varietate de aplicații.

TheComutator de nivel de tip admitere Rfeste proiectat pentru un control fiabil al nivelului. Utilizează tehnologie avansată de admitere RF pentru a asigura o funcționare precisă și stabilă.

Concluzie

Depanarea unui senzor de nivel capacitiv necesită o abordare sistematică și o bună înțelegere a modului în care funcționează acești senzori. Urmând pașii menționați în această postare de blog, puteți diagnostica și rezolva eficient problemele comune cu senzorii dvs. capacitivi de nivel. Dacă întâmpinați probleme pe care nu le puteți rezolva singur, nu ezitați să ne contactați. În calitate de furnizor profesionist de senzori capacitivi de nivel, avem expertiza și resursele pentru a vă ajuta cu orice probleme tehnice cu care vă puteți confrunta. Indiferent dacă aveți nevoie de ajutor pentru depanare, selectarea produsului sau instalare, suntem aici pentru a vă oferi cele mai bune soluții. Contactați-ne pentru a discuta cerințele dvs. și pentru a începe un proces de achiziție de succes.
