Care este diferența dintre un indicator de nivel magnetostrictiv și un indicator de nivel radar?

Hei acolo! În calitate de furnizor de indicatori de nivel magnetostrictiv, sunt adesea întrebat despre diferențele dintre instrumentele de nivel magnetostrictiv și instrumentele de nivel radar. Așadar, m-am gândit să scriu acest blog pentru a-l detalia pentru tine într-un mod simplu și ușor - de înțeles.

Cum funcționează

Să începem cu modul în care funcționează aceste două tipuri de indicatori de nivel.

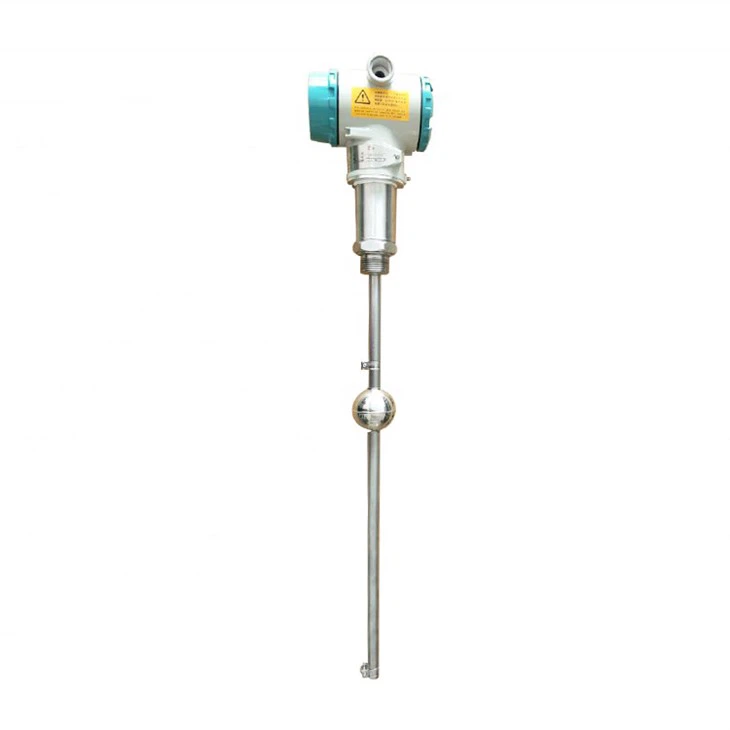

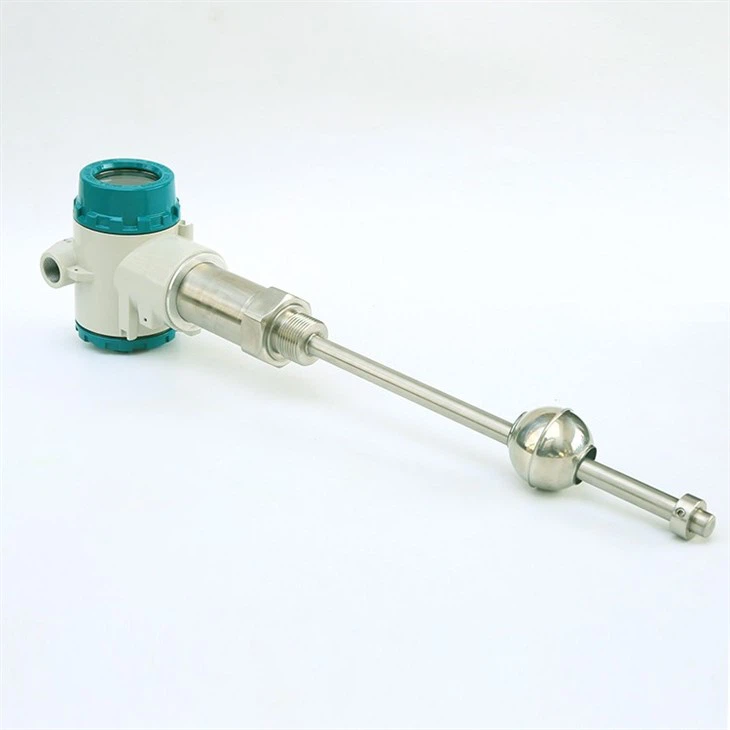

Un indicator de nivel magnetostrictiv funcționează pe principiul magnetostricției. În termeni simpli, există un ghid de undă în interiorul indicatorului. In lichidul al carui nivel vrem sa il masuram se pune un plutitor cu magnet permanent. Când un impuls de curent electric este trimis prin ghidul de undă, acesta creează un câmp magnetic. Acest câmp magnetic interacționează cu câmpul magnetic al magnetului plutitorului, determinând o undă de torsiune să călătorească de-a lungul ghidului de undă. Măsurând timpul necesar pentru ca această undă să ajungă la un senzor din partea de sus a manometrului, putem determina cu exactitate nivelul lichidului. Este ca și cum ai trimite un mic semnal pe un fir și ai cronometra cât de mult durează pentru a reveni, dar într-un mod mult mai high-tech.

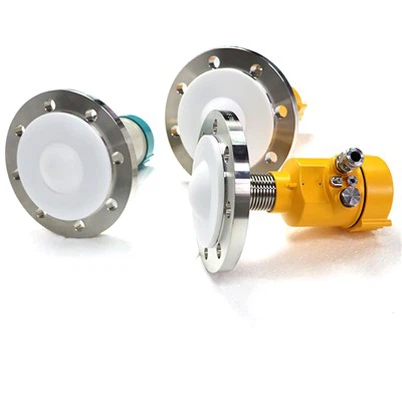

Pe de altă parte, un indicator de nivel radar utilizează tehnologia radar. Emite impulsuri de microunde către suprafața lichidului. Aceste impulsuri sar de pe suprafața lichidului și revin la indicator. Indicatorul măsoară apoi timpul necesar pentru ca impulsurile să revină. Deoarece viteza impulsurilor cu microunde este cunoscută, distanța până la suprafața lichidului (și astfel nivelul lichidului) poate fi calculată. Este similar cu modul în care liliecii folosesc ecolocația pentru a-și găsi drumul, dar în loc de sunet, folosim microunde.

Precizie

Precizia este o mare problemă când vine vorba de măsurarea nivelului.

Indicatoarele de nivel magnetostrictive sunt cunoscute pentru precizia lor ridicată. De obicei, ele pot atinge o precizie de până la ± 1 mm. Acest lucru se datorează faptului că măsurarea se bazează pe un principiu fizic foarte precis, iar componentele interne sunt proiectate pentru a minimiza erorile. Pentru aplicațiile în care trebuie să cunoașteți nivelul exact al unui lichid, cum ar fi într-o fabrică de procesare chimică unde cantitatea potrivită de substanțe chimice este crucială pentru o reacție, un indicator de nivel magnetostrictiv este o alegere excelentă.

Indicatoarele de nivel radar oferă, de asemenea, o precizie bună, de obicei în intervalul de la ± 3 mm până la ± 5 mm. Cu toate acestea, precizia lor poate fi afectată de factori precum constanta dielectrică a lichidului, prezența spumei sau vaporilor deasupra lichidului și forma rezervorului. De exemplu, dacă există multă spumă pe suprafața lichidului, impulsurile radar ar putea sări de pe spumă în loc de suprafața lichidă reală, ceea ce duce la citiri inexacte.

Instalare și întreținere

Instalarea și întreținerea sunt considerații importante pentru orice echipament.

Instalarea unui indicator de nivel magnetostrictiv este relativ simplă. Trebuie doar să montați indicatorul vertical în rezervor și să vă asigurați că flotorul se poate mișca liber de-a lungul ghidului de undă. Nu există cerințe complexe de aliniere ca în alte tipuri de calibre. Și când vine vorba de întreținere, nu există multe piese mobile de uzate. Plutitorul este componenta principală în mișcare și, atâta timp cât nu este deteriorat, poate dura mult timp. S-ar putea să fie nevoie să curățați ocazional indicatorul pentru a îndepărta orice resturi care ar putea afecta mișcarea plutitorului, dar cam atât.

Indicatoarele de nivel radar, pe de altă parte, necesită o instalare mai atentă. Trebuie să vă asigurați că antena este aliniată corect cu suprafața lichidului pentru a obține citiri precise. De asemenea, mediul din jurul antenei trebuie să fie liber de orice obstacole care ar putea interfera cu semnalele radar. Întreținerea poate fi și ea puțin mai complicată. Antena trebuie păstrată curată, iar orice acumulare de praf sau lichid pe antenă poate afecta performanța. În unele cazuri, s-ar putea să fie nevoie să calibrați în mod regulat indicatorul pentru a asigura măsurători precise.

Adecvarea aplicației

Diferite aplicații necesită diferite tipuri de indicatori de nivel.

Indicatoarele de nivel magnetostrictive sunt potrivite pentru aplicații în care este necesară o precizie ridicată în rezervoare de dimensiuni relativ mici până la medii. Sunt utilizate în mod obișnuit în industrii precum petrolul și gazele, procesarea chimică și alimentele și băuturile. De exemplu, într-un rezervor de stocare a uleiului, trebuie să cunoașteți cantitatea exactă de ulei din rezervor pentru gestionarea stocurilor și în scopuri contabile. Un indicator de nivel magnetostrictiv poate oferi măsurarea precisă de care aveți nevoie. De asemenea, puteți consultaSenzor de nivel de lichid magnetostrictiv pentru măsurarea petroluluipentru mai multe detalii despre această aplicație.

Indicatoarele de nivel radar sunt mai bune pentru aplicații la scară largă și în situațiile în care este preferată măsurarea fără contact. Ele pot fi folosite în silozuri mari de depozitare, iazuri deschise și chiar și în medii dure. De exemplu, într-o operațiune minieră în care există grămezi mari de depozitare a minereului, un indicator de nivel radar poate măsura nivelul minereului fără a fi nevoie să fie în contact direct cu acesta. Acest lucru este benefic deoarece reduce riscul de deteriorare a manometrului din cauza minereului abraziv.

Cost

Costul este întotdeauna un factor atunci când luați o decizie de cumpărare.

Indicatoarele de nivel magnetostrictive au, în general, un cost inițial mai mare în comparație cu alte tipuri de indicatori de nivel. Acest lucru se datorează tehnologiei avansate și componentelor de înaltă precizie utilizate în construcția lor. Cu toate acestea, când luați în considerare costul pe termen lung, acestea pot fi rentabile. Precizia lor ridicată înseamnă mai puține erori de măsurare, ceea ce poate economisi bani pe termen lung, prevenind supra-umplerea sau sub-umplerea rezervoarelor. De asemenea, cerințele lor scăzute de întreținere reduc costul continuu de proprietate.

Indicatoarele de nivel radar pot avea o gamă largă de prețuri în funcție de caracteristicile și capacitățile lor. Modelele de bază pot fi relativ accesibile, dar modelele high-end cu caracteristici avansate pot fi destul de scumpe. Costul instalării și calibrării trebuie, de asemenea, luat în considerare. În unele cazuri, costul total al unui sistem de măsurare a nivelului radar poate fi comparabil sau chiar mai mare decât un indicator de nivel magnetostrictiv, mai ales dacă luați în considerare costurile de întreținere și calibrare pe termen lung.

Alte indicatori de nivel conexe

Există și alte tipuri de indicatori de nivel pe piață care merită menționate. De exemplu, celIndicator magnetic de nivel cu plutitorfuncționează pe un principiu similar cu indicatorul de nivel magnetostrictiv, prin aceea că folosește un plutitor cu un magnet. Dar, în loc să măsoare timpul unei unde de torsiune, folosește un cuplaj magnetic pentru a indica nivelul lichidului pe o scară externă. Este o opțiune simplă și fiabilă pentru unele aplicații.

Un alt tip esteSenzor de nivel plutitor. După cum sugerează și numele, folosește un plutitor pentru a detecta nivelul lichidului. Este adesea folosit în aplicații simple în care o indicație de nivel de bază este suficientă.

Concluzie

În concluzie, atât instrumentele de nivel magnetostrictiv, cât și instrumentele de nivel radar au propriile avantaje și dezavantaje. Dacă aveți nevoie de precizie ridicată, instalare și întreținere ușoară și lucrați într-un mediu de rezervor de dimensiuni relativ mici până la medii, un indicator de nivel magnetostrictiv ar putea fi cea mai bună alegere pentru dvs. Pe de altă parte, dacă aveți de-a face cu aplicații la scară largă, aveți nevoie de măsurători fără contact și puteți tolera o precizie puțin mai mică, un indicator de nivel radar ar putea fi mai potrivit.

Dacă încă nu sunteți sigur ce tip de indicator de nivel este potrivit pentru aplicația dvs. sau dacă sunteți interesat să achiziționați un indicator de nivel magnetostrictiv, nu ezitați să contactați. Suntem aici pentru a vă ajuta să luați cea mai bună decizie pentru nevoile dvs.

Referințe

• „Manual de măsurare a nivelului” de Emerson Process Management
• „Manual de instrumentare și control industrial” de BC Nakra și KK Chaudhry
