Nivel radar

Radarul de nivel al lichidului care măsoară nivelul lichidului din turnul de desulfurare folosește măsurarea impulsului cu microunde și poate funcționa normal în banda de frecvență industrială cu energie de fascicul mic. Poate fi instalat în diverse recipiente sau țevi metalice și nemetalice pentru a măsura continuu nivelul lichidelor, suspensiilor și particulelor fără contact. Radarul de măsurare a nivelului lichidului în turnul de desulfurare este potrivit pentru situațiile în care praful, temperatura și presiunea se modifică foarte mult și în care există gaze inerte și abur. Acest indicator de nivel radar este inofensiv pentru corpul uman și pentru mediu. Are avantajele de a nu fi afectat de greutatea specifică a mediului, de a nu fi afectat de modificările constantei dielectrice și nu necesită calibrare la fața locului. Fie că este vorba de nevoile industriei sau de considerente economice ale clienților, este o alegere bună.

Radarul de nivel de lichid care măsoară nivelul lichidului din turnul de desulfurare este transmis și recepționat printr-un sistem de antenă. Undele radar se deplasează cu viteza luminii, iar timpul de funcționare poate fi convertit într-un semnal de nivel al lichidului de către componentele electronice. Metoda specială de extindere a timpului poate asigura o măsurare stabilă și precisă într-un timp foarte scurt. Chiar și în condiții complexe de funcționare, senzorii radar care măsoară nivelurile de lichid în turnurile de desulfurare pot produce ecouri false. Tehnologia de microprocesare și software-ul de depanare pot fi utilizate pentru a identifica cu precizie ecourile la nivel de material.

Parametru tehnic

Principiul de funcționare

Radar de nivel, un instrument cu două fire care emite un semnal analog 4-20mA și suprapune comunicarea HART sau un instrument RS-485, MODBUS cu patru fire, cu o distanță maximă de măsurare de până la 120 de metri. Antena radar este în continuare optimizată și procesată în funcție de diferite condiții de lucru. Utilizarea noilor microprocesoare rapide permite o analiză, procesare și reacție mai eficiente a semnalului, permițându-i să funcționeze eficient în medii complexe de măsurare, cum ar fi medii corozive, vase de reacție, silozuri de praf, medii neconductoare și temperaturi ridicate.

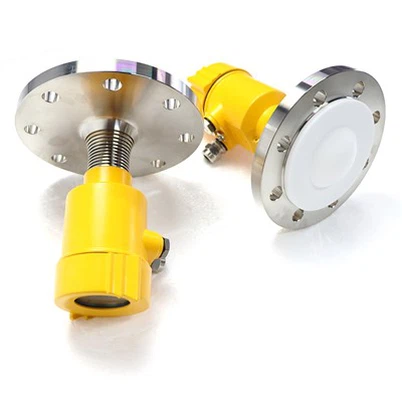

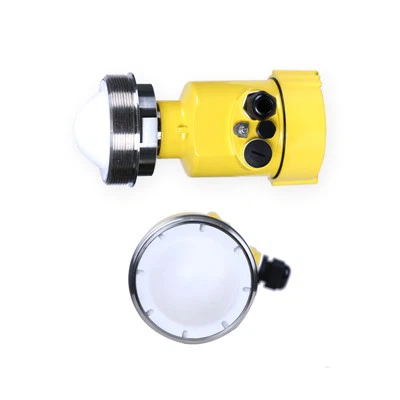

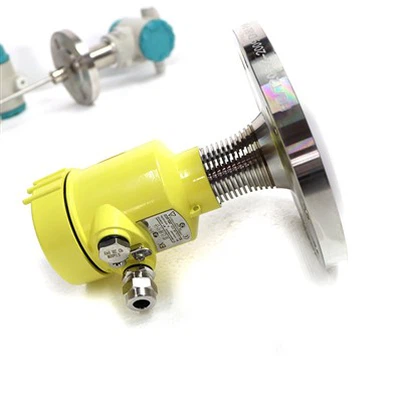

Detalii produs

Caracteristici

1. Unghiul fasciculului este mai mic, ceea ce poate face energia mai concentrată, având astfel o capacitate anti-interferență mai puternică și îmbunătățind acuratețea și fiabilitatea măsurării;
2. Antena este de dimensiuni mici și ușor de instalat;
3. Zona oarbă de măsurare este mică, potrivită pentru măsurarea recipientelor mici;
4. Lungimea de undă utilizată de radarul de nivel este mai scurtă și este mai potrivită pentru măsurarea nivelului materialelor cu particule mici;
5. Adoptă metoda de măsurare fără contact și are caracteristicile fără uzură și fără poluare;
6. Semnalul de ieșire al radarului de nivel al lichidului poate fi selectat ca (4-20) sistem cu două fire mA/HART, sistem cu patru fire sau protocol RS485/MODBUS după cum este necesar și tensiunea de alimentare a sistemului cu patru fire. poate fi redus la 12VDC.

Aplicarea produsului

Radarul de nivel este potrivit pentru măsurarea continuă fără contact a nivelului de lichide, nămoluri și particule. Este potrivit pentru situații cu schimbări mari de temperatură și presiune, precum și pentru medii cu gaze inerte și volatile.
Această metodă de măsurare utilizează tehnologia impulsurilor cu microunde și poate funcționa normal în banda de frecvență industrială. Energia fasciculului este redusă și poate fi instalată în diverse recipiente sau țevi metalice și nemetalice fără a provoca daune corpului uman și mediului.
De asemenea, poate fi utilizat în pulbere, solide, acid și alcali, detectarea materialului rezervorului de stocare, măsurarea rezervorului de stocare chimică, măsurarea cimentului în pulbere de cărbune, măsurarea centralei electrice de depozit de ulei, măsurarea coroziunii în industria farmaceutică și în alte domenii.

instructiuni de instalare

Distanța recomandată (1) de la perete la peretele exterior al conductei scurte instalate:

La o distanta de 1/6 din diametrul rezervorului de peretele rezervorului, distanta minima este de 200 mm.

Nu poate fi instalat deasupra admisiei de alimentare (4).

Nu poate fi instalat în poziția centrală (3). Dacă contorul de nivel radar siloz de înaltă precizie este instalat în centru, acesta va genera mai multe ecouri false, iar ecourile de interferență vor cauza pierderea semnalului.

certificat

perioada de garantie 12 luni; Fără întreținere pe viață

Despre Ambalare

Echipamentele importate de ambalare a mașinii de spumare protejează produsele, asigurând că mărfurile sunt mai puțin deteriorate în timpul transportului pe distanțe lungi!

Include: 1 produs, accesoriu, manual, 1 certificat de conformitate, 1 lista de expediere si 1 manual de instalare.

Transport

Transportator: TNT, UPS, FEDEX, DHL logistica internationala asigura oportunitatea transportului.
